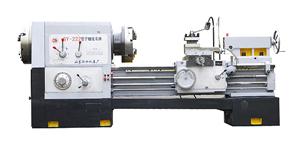

SY220/SY222型管子螺紋車床是專業加工管件的臥式車床，具有同等型號普通車床的全部功能；車床配置前后卡盤及錐度杠，主軸通孔直徑200mm/225mm，可用于加工直徑范圍50mm-193mm/50mm-220mm的各種內外螺紋，包括公制、英制、錐度螺紋等，同時可對軸類、盤類零件進行外圓、內孔和端面的加工。
|
內容 |
單位 |
SY222管子螺紋車床 |
|
床身上最大回轉直徑 |
mm |
Φ630 |
|
刀架上最大回轉直徑 |
mm |
Φ350 |
|
加工管螺紋直徑范圍 |
mm |
Φ50---220 |
|
最大工件長度 |
mm |
1300 |
|
加工最大錐度 |
|
1:4 |
|
錐度杠最大行程 |
mm |
750 |
|
床身寬度 |
mm |
550 |
|
主軸孔徑 |
mm |
Φ225 |
|
主電機功率 |
kw |
11 |
|
主軸轉速級數及范圍 |
r/min |
12級/20-460 |
|
縱向進給量種數及范圍 |
種/mm |
32/0.1--1.46 |
|
橫向進給量種數及范圍 |
種/mm |
32/0.04--0.65 |
|
加工公制螺紋種數及范圍 |
種/mm |
21/1--15 |
|
加工英制螺紋種數及范圍 |
牙/吋 |
26種/1--14 |
|
絲杠螺距 |
inch |
1/2 |
|
床鞍快速移動速度 |
mm/min |
2500 |
|
橫滑板快速移動速度 |
mm/min |
2000 |
|
床鞍最大行程 |
mm |
1110 |
|
橫滑板最大行程 |
mm |
360 |
|
刀架最大行程 |
mm |
200 |
|
主軸中心至刀具安裝面距離 |
mm |
33 |
|
刀具截面尺寸 |
mm |
30×30 |
|
刀架最大回轉角度 |
° |
60 |
|
橫滑板刻度盤移動量 |
mm/格 |
0.05 |
|
刀架刻度盤移動量 |
mm/格 |
0.05 |
|
尾座套筒直徑/錐度 |
mm/mores |
Φ100/m5# |
|
尾座套筒行程 |
mm |
250 |
|
尾座橫向移動量 |
mm |
15 |
|
機床外形尺寸（長×寬×高） |
mm |
3300×1450×1500 |
|
機床凈重 |
kg |
4500 |
|
卡盤 |
|
Φ520四爪 |
