簡要描述：
產品型號：Q1350廠商性質：JIANGSU更新時間：2024/2/20 14:30:17訪 問 量：12795產品目錄
相關文章
|
內容 |
單位 |

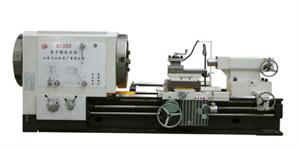

Q1350管子螺紋車床 |
|
床身上最大回轉直徑 |
mm |
Φ1200 |
|
刀架上最大回轉直徑 |
mm |
Φ710 |
|
加工管螺紋直徑范圍 |
mm |
Φ330---510 |
|
最大工件長度 |
mm |
1700 |
|
加工最大錐度 |
|
1:4 |
|
錐度杠最大行程 |
mm |
1000 |
|
床身寬度 |
mm |
755 |
|
主軸孔徑 |
mm |
Φ520 |
|
主電機功率 |
kw |
22/37 |
|
主軸轉速級數及范圍 |
r/min |
9級/6--205 |
|
縱向進給量種數及范圍 |
種/mm |
32/0.1--1.5 |
|
橫向進給量種數及范圍 |
種/mm |
32/0.05--0.75 |
|
加工公制螺紋種數及范圍 |
種/mm |
23/1--15 |
|
加工英制螺紋種數及范圍 |
牙/吋 |
22種/2--28 |
|
絲杠螺距 |
inch |
1/2 |
|
床鞍快速移動速度 |
mm/min |
3740 |
|
橫滑板快速移動速度 |
mm/min |
1870 |
|
床鞍最大行程 |
mm |
1500 |
|
橫滑板最大行程 |
mm |
520 |
|
刀架最大行程 |
mm |
300 |
|
主軸中心至刀具安裝面距離 |
mm |
48 |
|
刀具截面尺寸 |
mm |
45×45 |
|
刀架最大回轉角度 |
° |
90 |
|
橫滑板刻度盤移動量 |
mm/格 |
0.05 |
|
刀架刻度盤移動量 |
mm/格 |
0.05 |
|
尾座套筒直徑/錐度 |
mm/mores |
Φ140/m6# |
|
尾座套筒行程 |
mm |
300 |
|
尾座橫向移動量 |
mm |
25 |
|
機床外形尺寸（長×寬×高） |
mm |
5000×2200×1750 |
|
機床凈重 |
kg |
15000 |
|
卡盤 |
|
Φ1000電動四爪 |
