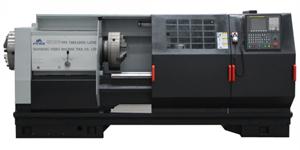

簡要描述：數控管螺紋車床是針對石油、化工、冶金行業輸油管、鉆桿、套管的螺紋加工要求專業化設計制造。機床采用雙卡盤夾緊方式，數控系統自動控制，可精確加工各種內、外螺紋，并具有普通數控車床的功能。
產品型號：QK1313廠商性質：JIANGSU更新時間：2024/2/20 14:30:29訪 問 量：11939產品目錄
相關文章
數控管螺紋車床是針對石油、化工、冶金行業輸油管、鉆桿、套管的螺紋加工要求專業化設計制造。機床采用雙卡盤夾緊方式，數控系統自動控制，可精確加工各種內、外螺紋，并具有普通數控車床的功能。
|
內容 |
單位 |
QK1313 |
|
|
床身上最大回轉直徑 |
mm |
Φ630/800 |
|
|
刀架上最大回轉直徑 |
mm |
Φ340/540 |
|
|
加工管螺紋直徑范圍 |
mm |
Φ30--126 |
|
|
最大工件長度 |
mm |
750/1000/1500/2000/3000 |
|
|
床身寬度 |
mm |
490/550 |
|
|
主軸孔徑 |
mm |
Φ130 |
|
|
主電機功率 |
kw |
7.5/11 |
|
|
主軸轉速級數及范圍 |
r/min |
手動18級/12-642 |
|
|
變頻2級:30-200/200-600 |
|||
|
進給量及螺距 |
mm |
0.001--40 |
|
|
X/Z軸最大行程 |
mm |
X:320/520 Z:500/750/1250/1750/2750 |
|
|
X/Z軸快速移動速度 |
mm/min |
4000 |
|
|
X/Z軸伺服電機功率/扭矩 |
Kw/N.m |
X:1.5/10 Z:2.3/15(GSK) |
X:1.4/10.5 Z:2.5/20(FANUC) |
|
定位精度 |
mm |
0.020 |
|
|
重復定位精度 |
mm |
0.010 |
|
|
尾座套筒直徑/錐度 |
mm/mores |
Φ100/m5# |
|
|
尾座套筒行程 |
mm |
205 |
|
|
尾座橫向移動量 |
mm |
15 |
|
|
數控系統 |
|
標準配置：GSK980TC3 選配：FANUC Oi Mate,TD,GSK980TDC,SIEMENS808D KND k1000Ti |
|
|
刀具截面尺寸 |
mm |
32×32 |
|
|
機床外形尺寸（長×寬×高） |
mm |
2907/3157/3657/4157/5157×1360×1480 |
|
|
機床凈重 |
kg |
3500/3600/3800/4200/4600 |
|
