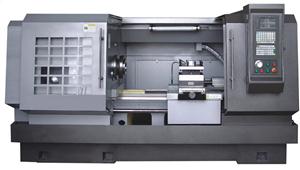

簡要描述：宇杰CK6163/CK6180/CK61100重型臥式數控車床，超高性價比，優秀的產品質量，完全滿足客戶的產品加工需求。CAK系列采用變頻電機配合四檔手動轉換實現手動四檔檔內無極變速的半自動變速形式；
產品型號：CK6163/CK6180/CK61100廠商性質：江蘇更新時間：2024/3/14 17:44:21訪 問 量：14060相關文章
2、機床機械部分重要零件均經過強化處理，剛性好。
3、CK系列采用變頻電機配合液壓自動換擋實現自動換擋無級變速；
4、CAK系列采用變頻電機配合四檔手動轉換實現手動四檔檔內無極變速的半自動變速形式；
5、CJK系列通過手動變檔，實現18級轉速。
6、進給系統由伺服電機直接帶動滾珠絲杠，傳動精度高。
7、機床采用機、電、液一體化的整體布局，線條流暢
8、機床采用模塊化設計，用戶可根據需要選擇不同的配置。
9、控制系統由FANUC、DASEN、SIEMENS、廣數等多種國內外著名公司的產品供用戶選擇、
10、刀架有立式四工位、立式六工位、臥式六工位等多種形式。
11、機床防護有半封閉防護、全封閉防護兩種形式。
12、可根據用戶要求配置手動、液壓卡盤和手動、液壓尾座。
13、本系列車床規格齊全，最大車削直徑630-1000mm。
|
規格 |
單位 |
CK6163 |
CK6180 |
CK61110 |
|
|
加工 能力 |
床身上最大回旋直徑 |
mm |
630 |
800 |
1100 |
|
刀架上最大回旋直徑 |
mm |
340 |
470 |
770 |
|
|
馬鞍上最大回轉直徑 |
mm |
800 |
1000 |
1300 |
|
|
中心距 |
mm |
1500/3000/4000/5000/6000 |
1500/3000/4000/5000/6000 |
1500/3000/4000/5000/6000 |
|
|
最大車削長度 |
mm |
1350/2850/3850/4850/5850 |
1350/2850/3850/4850/5850 |
1350/2850/3850/4850/5850 |
|
|
床身導軌寬度 |
mm |
550 |
600 |
600 |
|
|
主軸 |
主軸端部代號 |
mm/r |
C11 |
C11 |
C11 |
|
手動卡盤尺寸 |
mm/r |
Φ325三爪卡盤 |
Φ380三爪卡盤 |
Φ500三爪卡盤 |
|
|
主軸前端錐孔 |
|
1:20 / Φ120 |
1:20 / Φ120 |
1:20 / Φ120 |
|
|
主軸通孔直徑 |
mm |
Φ104 |
Φ104 |
Φ104 |
|
|
主軸轉速級數機轉速范圍 |
r/min |
CK系列自動四檔 |
CK系列自動四檔 |
CK系列自動四檔 |
|
|
檔內無極17-1000r/min |
檔內無極13-800r/min |
檔內無極13-800r/min |
|||
|
CJK系列手動18檔7.5-1000r/min |
CJK系列手動18檔5.4-720r/min |
CJK系列手動18檔5.4-720r/min |
|||
|
主軸中心距床身高 |
mm |
315 |
400 |
550 |
|
|
進給 |
X/Z向最小進給增量 |
mm |
0.001 / 0.001 |
0.001 / 0.001 |
0.001 / 0.001 |
|
X/Z向快移速度 |
mm/min |
4000/8000 |
4000/8000 |
4000/8000 |
|
|
X向最大行程 |
mm |
390 |
420 |
520 |
|
|
刀架 |
刀架工位數 |
|
V4 / V6 / H6 / H8 / H10 |
V4 / V6 / H6 / H8 / H10 |
V4 / V6 / H6 / H8 / H10 |
|
刀架轉位時間 |
s |
3.9(立式四工位)/3.6(立式六工位)/1.7(臥式六工位)/1.6(臥式八工位） |
3.9(立式四工位)/3.6(立式六工位)/1.7(臥式六工位)/1.6(臥式八工位） |
5.6(立式四工位)/ 1.7(臥式六工位) |
|
|
刀架轉位重復定位精準 |
″ |
1.5（立四）2（臥式刀架） |
1.5（立四）2（臥式刀架） |
1.8（立四）2（臥式刀架） |
|
|
刀桿截面 |
mm |
□32×32;內孔:Φ32 |
□32×32;內孔:Φ32 |
□40×40 |
|
|
尾座 |
尾座套筒直徑 |
mm |
105 |
105 |
105 |
|
尾座套筒行程 |
mm |
250 |
250 |
250 |
|
|
尾座套筒錐孔錐度 |
MT |
Morse5 |
Morse5 |
Morse5 |
|
|
最大承重 |
kg |
2000 |
2000 |
2000 |
|
|
精度 |
工件精度 |
|
T6-IT7 |
T6-IT7 |
T6-IT7 |
|
工件表面粗糙度 |
μm |
Ra1.6 |
Ra1.6 |
Ra1.6 |
|
|
其他 |
主電機功率 |
kw |
11 |
15 |
15 |
標準配置：
l 廣州數控GSK980TB3系統
l Φ325mm手動三爪卡盤
l 立式4工位電動刀架
l 齒輪變速
l 手動尾座
l X和Z軸伺服電機
l 水泵、機床工作燈、電動潤滑泵
可選配置：
l 發那科/西門子/新代/凱恩第/華中系統
l Φ500mm手動三爪卡盤
l 液壓卡盤/氣動卡盤/彈簧夾頭
l 立式6工位電動刀架
l 臥式6/8工位電動刀架或液壓刀塔
l 氣動/液壓尾座
l 液壓站
