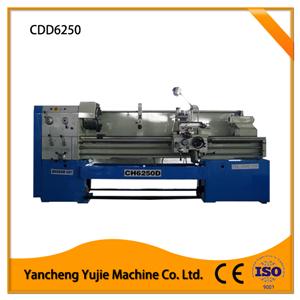

簡要描述：CD6140D,CD6150D,CD6160D, CD6240D,CD6250D,CD6260D, 普通車床
產品型號：CDD系列廠商性質：鹽城宇杰更新時間：2024/2/20 14:30:02訪 問 量：11695產品目錄
相關文章
1、床身導軌精密磨削；
2、主軸箱齒輪精密磨削，噪聲低。
3、主軸孔徑103mm；
4、大平面結構，外形美觀；
5、螺紋種類多，公英制、不同電壓、左右手輪等多種選擇。
|
CDD系列大孔徑高速精密車床技術參數 |
|||||||||||
|
型號 |
|
CD6150D |
|
||||||||
|
|
CD6250D |
CD6260D |
|||||||||
|
加工能力 |
床身上最大回轉直徑 |
400mm |
500mm |
600mm |
|||||||
|
刀架上最大回轉直徑 |
325mm |
325mm |
325mm |
||||||||
|
馬鞍處最大回轉直徑 |
630mm |
630mm |
630mm |
||||||||
|
馬鞍有效寬度 |
260mm |
||||||||||
|
中心距 |
1000、1500、2000mm |
||||||||||
|
床身寬度 |
330mm |
||||||||||
|
車頭箱 |
主軸通孔直徑 |
103mm |
|||||||||
|
主軸端部型式 |
ISO-C11 or D11 |
||||||||||
|
|
主軸內孔錐度 |
Metric 115mm |
|||||||||
|
主軸轉速范圍（級數） |
(15steps)20-1200rpm |
||||||||||
|
進給箱 |
縱向進給范圍 |
66kinds 0.072-4.038mm/rev |
|||||||||
|
橫向進給范圍 |
66kinds 0.036-2.019mm/rev |
||||||||||
|
公制螺紋范圍 |
66kinds 0.5-28mm |
||||||||||
|
英制螺紋范圍 |
66kinds 1-56inch |
||||||||||
|
模數螺紋范圍 |
33kinds 0.5-3.5mπ |
||||||||||
|
徑節螺紋范圍 |
33kinds 8-56D.P |
||||||||||
|
滑板 |
小刀架最大行程 |
130mm |
|||||||||
|
橫滑板最大行程 |
300mm |
||||||||||
|
刀桿截面尺寸 |
25*25m 2 |
||||||||||
|
尾座 |
尾座套筒直徑 |
65mm |
|||||||||
|
尾座套筒錐度 |
MT5 |
||||||||||
|
尾座套筒最大行程 |
120mm |
||||||||||
|
電機 |
主電機功率 |
7.5 or 9kw |
|||||||||
|
快速移動電機功率 |
250W |
||||||||||
|
冷卻泵 |
125W |
||||||||||
|
包裝（長*寬*高） |
|||||||||||
|
中心距 |
1000mm |
245*115*170cm |
|||||||||
|
1500mm |
288*115*170cm |
||||||||||
|
2000mm |
345*115*170cm |
||||||||||
|
重量（凈重/毛重） |
|||||||||||
|
中心距 |
1000mm |
1750/2250kg |
1800/2300kg |
1950/2450kg |
|||||||
|
1500mm |
1950/2450kg |
2000/2500kg |
2100/2600kg |
||||||||
|
2000mm |
2150/2650kg |
2200/2700kg |
2250/2750kg |
||||||||
