簡要描述：管螺紋車床轉子慣量小，響應速度快；氣隙均勻，平衡精度高，轉矩脈動小；全密封設計，防護等級ＩＰ５４，特殊Ｆ級絕緣結構，抗浪涌電流及電暈現象等等。
產品型號：QK1322廠商性質：更新時間：2024/2/20 14:30:27訪 問 量：12247產品目錄
相關文章
主要特點：
主軸通孔直徑225MM,采用低頻交流伺服主軸電機。
低頻大扭矩伺服電機的優點：
轉子慣量小，響應速度快；氣隙均勻，平衡精度高，轉矩脈動?。?/span>
全密封設計，防護等級ＩＰ５４，特殊Ｆ級絕緣結構，抗浪涌電流及電暈現象等等。
低頻大扭矩伺服電機的生產技術：從德國引進，于國際水平同步.
數控系統可選：
1.德國西門子SIEMENS-808D.
2.日本法那科FANUC0i-mate-TD
3.廣數GSK980系統.
4.凱恩帝1000TCI.
|

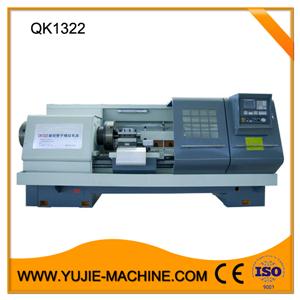

伺服無級變速數控管螺紋車床 |
||||
|
參數 |
QK1322 |
|||
|
兩頂針間距離 |
1000 |
1500 |
||
|
床身最大回轉直徑 |
Ф630 |
|||
|
主軸通孔直徑 |
Ф225 |
|||
|
加工管子外徑范圍 |
Ф60～Ф219 |
|||
|
床身導軌寬度 |
600 |
|||
|
拖板最大回轉直徑 |
Ф330 |
|||
|
主軸伺服轉速（r/min） |
20～500 |
|||
|
伺服主電機(功率/頻率） |
11KW/33.3Hz |
|||
|
卡盤外徑/內孔 |
Ф500/Ф225 |
|||
|
大孔三爪卡盤 |
K11-Ф500D |
|||
|
雙卡盤兩端距離 (mm) |
1690 |
|||
|
英制螺紋范圍和種數（牙/吋） |
0.1～254 |
|||
|
公制螺紋范圍和種數（mm） |
0.1～400 |
|||
|
Z |
最大行程/最大加工長度 |
1000 |
1500 |
|
|
快速移動速度(m/min) |
4～6 |
|||
|
最小設定單位 |
0.001 |
|||
|
重復定位精度 |
0.025 |
|||
|
X |
最大行程 |
480 |
||
|
快速移動速度(m/min) |
3～5 |
|||
|
最小設定單位 |
0.001 |
|||
|
重復定位精度 |
0.016 |
|||
|
尾 |
套筒直徑 |
Ф100 |
||
|
套筒錐孔 |
莫氏 MS5# |
|||
|
最大行程 |
250 |
|||
|
刀具截面尺寸 |
32×32 |
|||
|
電 動 刀 架 |
四工位LDB4-120（6163A） |
|||
|
外形尺寸(長×寬×高 )mm |
3600×2000×2100 |
4100×2000×2100 |
||
|
重量 毛/凈(噸) |
5.8/5.6 |
6/5.9 |
||
