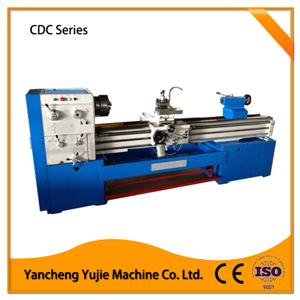

CDC系列大孔徑高速精密車床技術參數

型號

CD6140C

CD6150C

CD6160C

 CD6240C

 CD6250C

CD6260C

加工能力

床身上最大回轉直徑

400mm

500mm

600mm

刀架上最大回轉直徑

325mm

325mm

325mm

馬鞍處最大回轉直徑

630mm

630mm

630mm

馬鞍有效寬度

260mm

中心距

1000/1500/2000/3000mm

床身寬度

330mm

車頭箱

主軸通孔直徑

80mm

主軸端部型式

ISO-C8 or D8

主軸內孔錐度

Metric 85mm

主軸轉速范圍（級數 ）

(15steps)24-1600rpm

進給箱

縱向進給范圍

66kinds 0.072-4.038mm/rev

橫向進給范圍

66kinds 0.036-2.019mm/rev

公制螺紋范圍

66kinds 0.5-28mm

英制螺紋范圍

66kinds 1-56inch

模數螺紋范圍

33kinds 0.5-3.5mπ

徑節螺紋范圍

33kinds 8-56D.P

滑板

小刀架最大行程

130mm

橫滑板最大行程

300mm

刀桿截面尺寸

25*25mm

尾座


尾座套筒直徑

65mm

尾座套筒錐度

MT5

尾座套筒最大行程

120mm

電機

主電機功率

5.5KW

7.5KW

7.5KW

快速移動電機功率

250W

冷卻泵

125W

包裝（長*寬*高）/PACKING(L*W*H):

中心距

1000mm

2450*1150*1700mm

1500mm

2880*1150*1700mm

2000mm

3450*1150*1700mm

3000mm

4450*1150*1700mm

重量（凈重/毛重）/WEIGHT(N.W/G.W):

中心距

1000mm

1650/2150kg

1700/2200kg

1800/2300kg

 1500mm

1850/2350kg

1900/2400kg

1950/2450kg

2000mm

2100/2600kg

2150/2650kg

2200/2700kg

3000mm

2150/2650kg

2200/2700kg

2250/2750kg

CDC系列大孔徑高速精密車床附件

標準配置附件

可選配置附件

三爪卡盤(250mm)

快進電機

四爪卡盤(320mm)

錐度靠模

花盤

絲杠防護罩

中心架和跟刀架

卡盤防護罩

擋屑板

刀架防護罩

接油盤

快換刀架

鹵素工作燈

光柵尺數顯表

工具箱和工具

車刀

冷卻系統

腳剎
