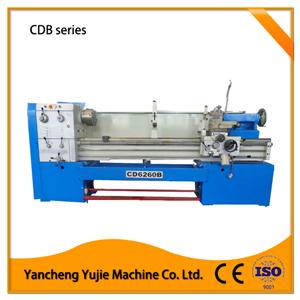

簡要描述：CD6140B、CD6150B、CD6260B、CD6240B、CD6250B、CD6260B高精密普通車床
產品型號：CD61/240B、CD61/250B、CD61/260B廠商性質：鹽城宇杰更新時間：2024/2/20 14:30:22訪 問 量：11906產品目錄
相關文章
CDB系列高精密車床特點
1.床身導軌精密磨削。
2.主軸箱齒輪精密磨削，噪聲低。
3.主軸孔徑65mm。
4.大平面結構，外形美觀。
5.螺紋種類多，公英制、不同電壓、左右手輪等多種選擇。
|
CDB系列高精密車床技術參數 |
||||||||
|
型號 |
CD6 1/2 40B |
CD6 1/2 50B |
CD6 1/2 60B |
|||||
|
加工能力
|
床身上最大回轉直徑 |
400mm |
500mm |
600mm |
||||
|
刀架上最大回轉直徑 |
225mm |
325mm |
360mm |
|||||
|
馬鞍處最大回轉直徑 |
540mm |
630mm |
730mm |
|||||
|
馬鞍有效寬度 |
260mm |
|||||||
|
中心距 |
1000、1500、2000mm |
|||||||
|
床身寬度 |
330mm |
|||||||
|
車頭箱 |
主軸通孔直徑 |
65mm |
||||||
|
主軸端部型式 |
ISO-C6 or D6 |
|||||||
|
主軸內孔錐度 |
Metric 70mm |
|||||||
|
主軸轉速范圍（級數 ） |
(15檔)22-1800rpm |
|||||||
|
進給箱 |
縱向進給范圍 |
66kinds 0.072-4.038mm/rev |
||||||
|
橫向進給范圍 |
66kinds 0.036-2.019mm/rev |
|||||||
|
公制螺紋范圍 |
66kinds 0.5-28mm |
|||||||
|
英制螺紋范圍 |
66kinds 1-56inch |
|||||||
|
模數螺紋范圍 |
33kinds 0.5-3.5mπ |
|||||||
|
徑節螺紋范圍 |
33kinds 8-56D.P |
|||||||
|
滑板 |
小刀架最大行程 |
130mm |
||||||
|
橫滑板最大行程 |
300mm |
|||||||
|
刀桿截面尺寸 |
25*25mm |
|||||||
|
尾座 |
尾座套筒直徑 |
65mm |
||||||
|
尾座套筒錐度 |
MT5 |
|||||||
|
尾座套筒最大行程 |
120mm |
|||||||
|
電機 |
主電機功率 |
5.5KW |
7.5KW |
7.5KW |
|
|||
|
快速移動電機功率 |
250W |
|||||||
|
冷卻泵 |
125W |
|||||||
|
包裝（長*寬*高）: |
||||||||
|
中心距 |
1000mm |
245*115*170cm |
||||||
|
1500mm |
288*115*170cm |
|||||||
|
2000mm |
345*115*170cm |
|||||||
|
重量（凈重/毛重）: |
||||||||
|
中心距 |
1000mm |
1550/2050kg |
1600/2100kg |
1650/2150kg |
||||
|
1500mm |
1750/2250kg |
1850/2350kg |
1900/2400kg |
|||||
|
2000mm |
2050/2550kg |
2100/2600kg |
2150/2650kg |
|||||
|
標準配件 |
可選配件 |
|
三爪卡盤(250mm) |
快換刀架 |
|
四爪卡盤(320mm) |
車刀 |
|
花盤 |
絲杠防護罩 |
|
中心架 |
卡盤防護罩 |
|
跟刀架 |
刀架防護罩 |
|
擋屑板 |
光柵數顯系統 |
|
接油盤 |
錐度靠模 |
|
鹵素工作燈 |
快進電機 |
|
工具箱和工具 |
|
|
冷卻系統 |
|
|
腳剎 |
|
