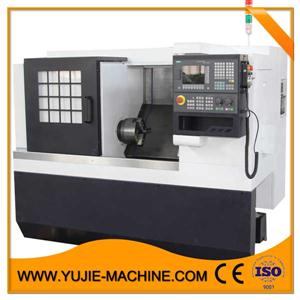

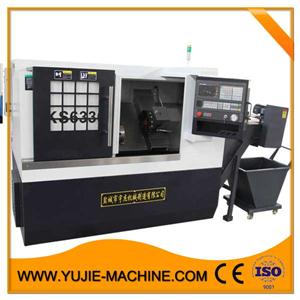

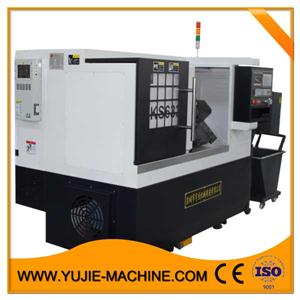

簡要描述：CKS6330斜床身數控車床(線軌/硬軌)
產品型號：CKS6330/CKS6330A廠商性質：鹽城宇杰更新時間：2024/2/20 14:29:44訪 問 量：28284產品目錄
相關文章
斜床身數控車床產品特點
1斜床身數控車床適用于盤類、短軸類零件的精密高效加工。
2采用45°斜床身，排屑流暢，剛性好。
3標配排刀結構，加大橫向行程，加工效率高，配置刀座多，可選配臥式刀塔。
4采用高剛性預負荷滾動導軌，定位精度高，移動速度快。
5可配置動力銑削刀座。
6高速高精高剛性套筒式主軸單元。
斜床身數控車床技術參數
|
項目 |
單位 |
SL35 |
SL35A |
|
床身上最大回轉直徑 |
mm |
350 |
350 |
|
刀架上最大回轉直徑 |
mm |
130 |
130 |
|
最大工件長度 |
mm |
400 |
400 |
|
X軸行程 |
mm |
350 |
280 |
|
Z軸行程 |
mm |
400 |
400 |
|
X/Z軸重復定位精度 |
mm |
0.007/0.008 |
0.01 |
|
X/Z軸快移速度 |
m/min |
15 |
6 |
|
刀具數量 |
PCS |
6 |
6 |
|
刀具類型 |
|
|
|
排刀或6/8工位刀架 |
排刀或6/8工位刀架 |
|
|
刀具尺寸 |
mm |
20x20 |
20x20 |
|
主電機功率 |
KW |
4/5.5kw |
4/5.5kw |
|
主軸鼻端 |
|
A2-5 |
A2-5 |
|
主軸最大轉速 |
r/min |
4000 |
3200 |
|
主軸通孔直徑 |
mm |
Φ60 |
Φ60 |
|
套管內徑 |
mm |
Φ50 |
Φ50 |
|
尺寸 |
mm |
1450x1300x1600 |
1450x1200x1650 |
|
重量 |
KG |
1800 |
1850 |
|
軌道 |
|
線軌 |
硬軌 |
|
標準配置 |
可選配置 |
|
廣州數控980-TB3系統 |
廣數980TDC/西門子/法那科或者根據要求 |
|
排刀或6/8工位刀架 |
Φ200mm 手動卡盤/ 氣動卡盤/ 彈簧夾頭 |
|
三爪液壓卡盤 |
6/8 工位電動刀架/ 液壓伺服刀架 |
|
4KW變頻電機 |
5.5kw伺服電機 |
|
X/Z 軸線軌 |
自動送料機 |
|
液壓站 |
自動排屑機 |
|
|
自動門和機械手 |
