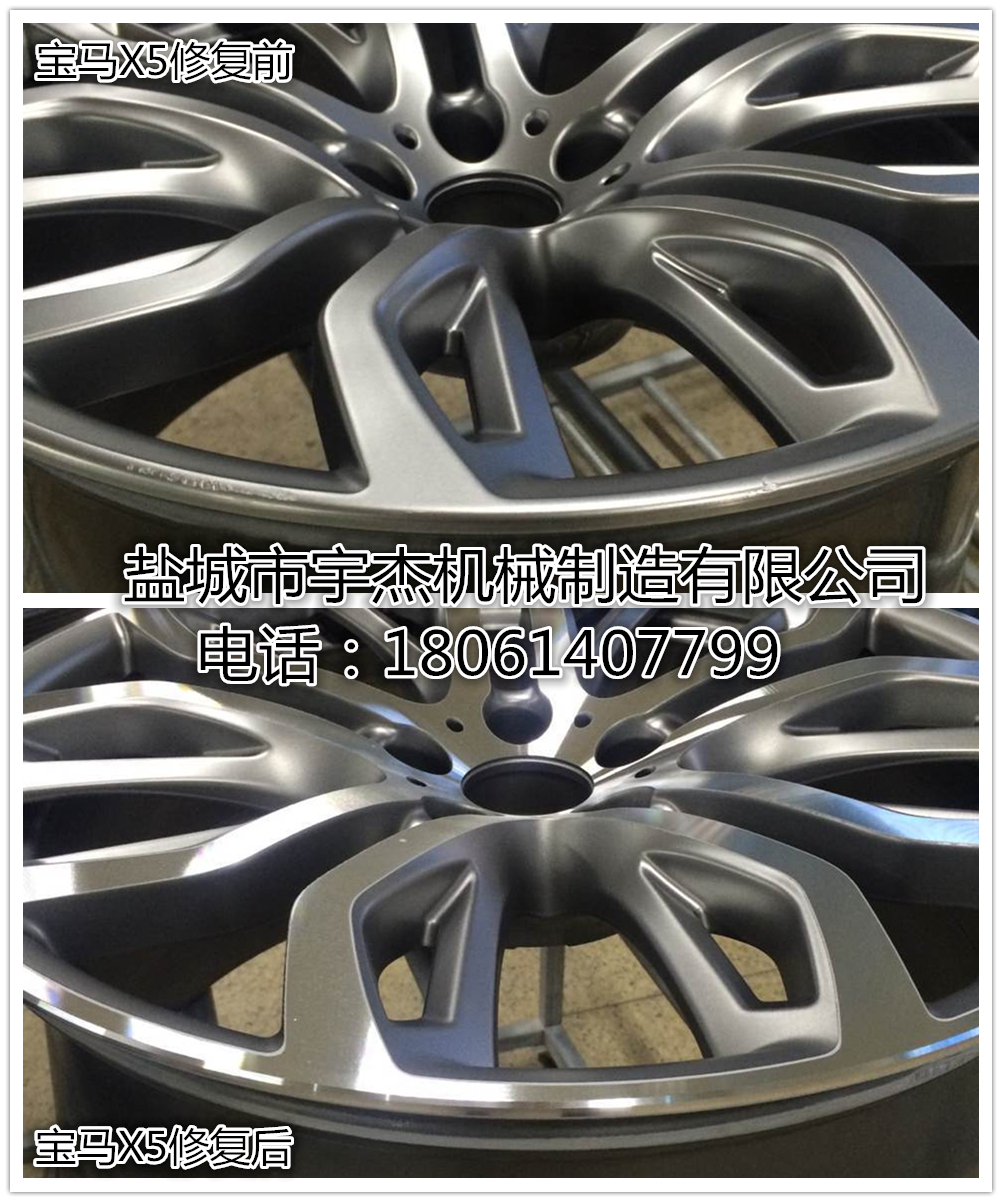

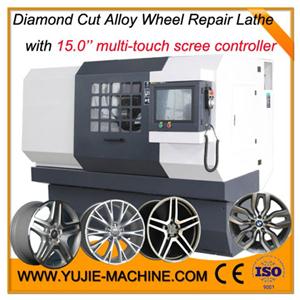

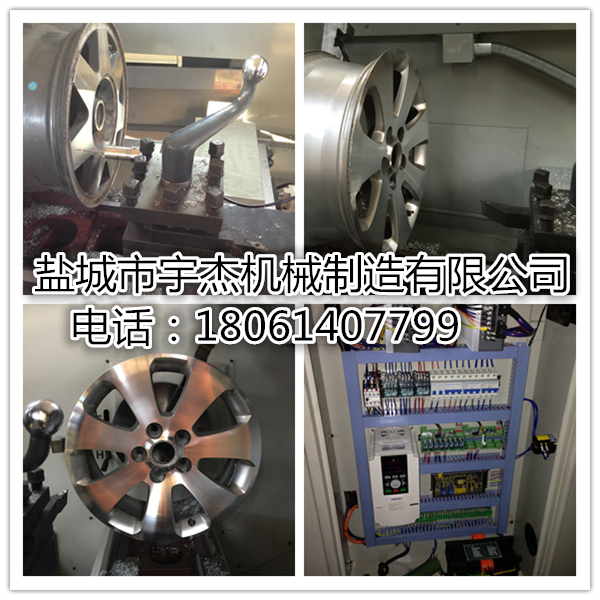

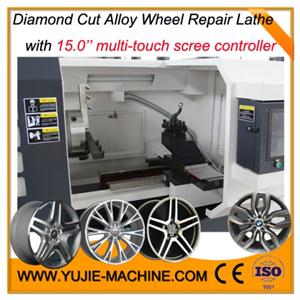

簡要描述：宇杰機械專業生產全自動輪轂數控拉絲機,可自動在機測量各種復雜輪轂形狀，然后生成加工程序。相比傳統拉絲車床更加精準，快捷，方便。
產品型號：CK6260廠商性質：鹽城宇杰更新時間：2024/2/20 14:29:43訪 問 量：35310產品目錄
相關文章

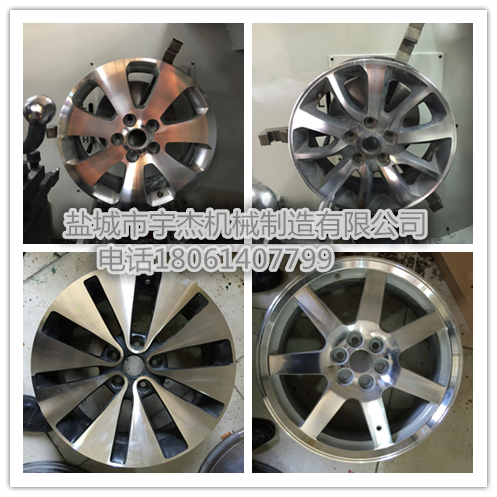

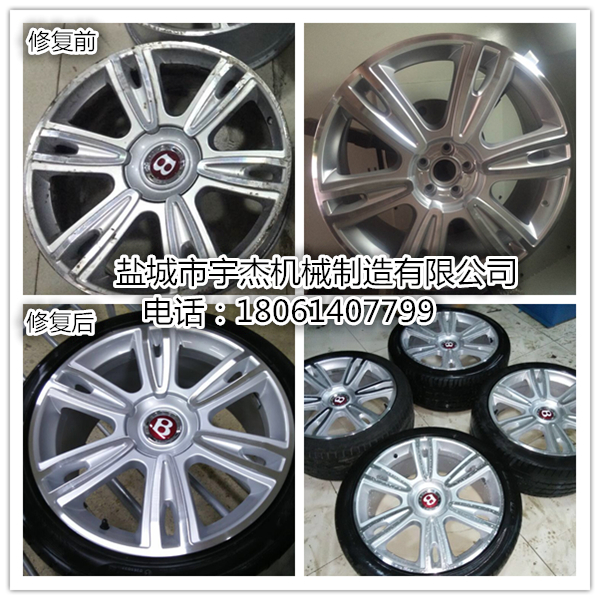

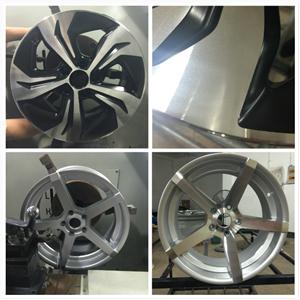

適用于14/15/16/17/18/19/20/21/22/23英寸輪轂拉絲處理，可選輪轂曲面測量系統，識別輪轂表面曲線數據更精準，操作簡單，易上手。
|
項目 |
單位 |
AWR23 |
AWR26 |
|
|
加工范圍
|
最大輪轂尺寸 |
mm |
600(23" ) |
660(26" ) |
|
馬鞍內最大回轉直徑 |
mm |
700 |
760 |
|
|
卡盤尺寸 |
mm |
320（12"） |
320（12"） |
|
|
最大加工長度 |
mm |
650 |
650 |
|
|
導軌寬度 |
mm |
360 |
360 |
|
|
行程 |
X/Z軸行程 |
mm |
X : 350; Z : 500 |
X : 350; Z : 500 |
|
主軸
|
主軸轉速范圍 |
r/min |
40-1800 |
40-1800 |
|
主軸錐度 |
MT |
6# |
6# |
|
|
主軸通孔直徑 |
mm |
Φ52 |
Φ52 |
|
|
刀架
|
刀具數量 |
PCS |
4 |
4 |
|
刀具尺寸 |
mm |
25x25 |
25x25 |
|
|
進給
|
X軸快速移動速度 |
mm/min |
4000 |
4000 |
|
Z軸快速移動速度 |
mm/min |
6000 |
6000 |
|
|
進給范圍 |
mm/r |
0.005-100 |
0.005-100 |
|
|
電機
|
主電機功率 |
kw |
5.5 |
5.5 |
|
X/Z軸電機 |
- |
伺服電機 |
伺服電機 |
|
|
其他
|
機床尺寸 |
mm |
2100x1600x1850 |
2100x1700x1950 |
|
重量 |
kg |
1850 |
2300 |
|
主要配置：
15"觸摸式工業電腦系統
X&Z 軸伺服電機

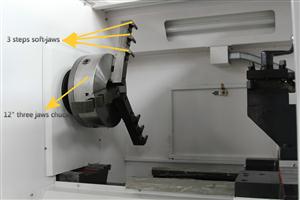

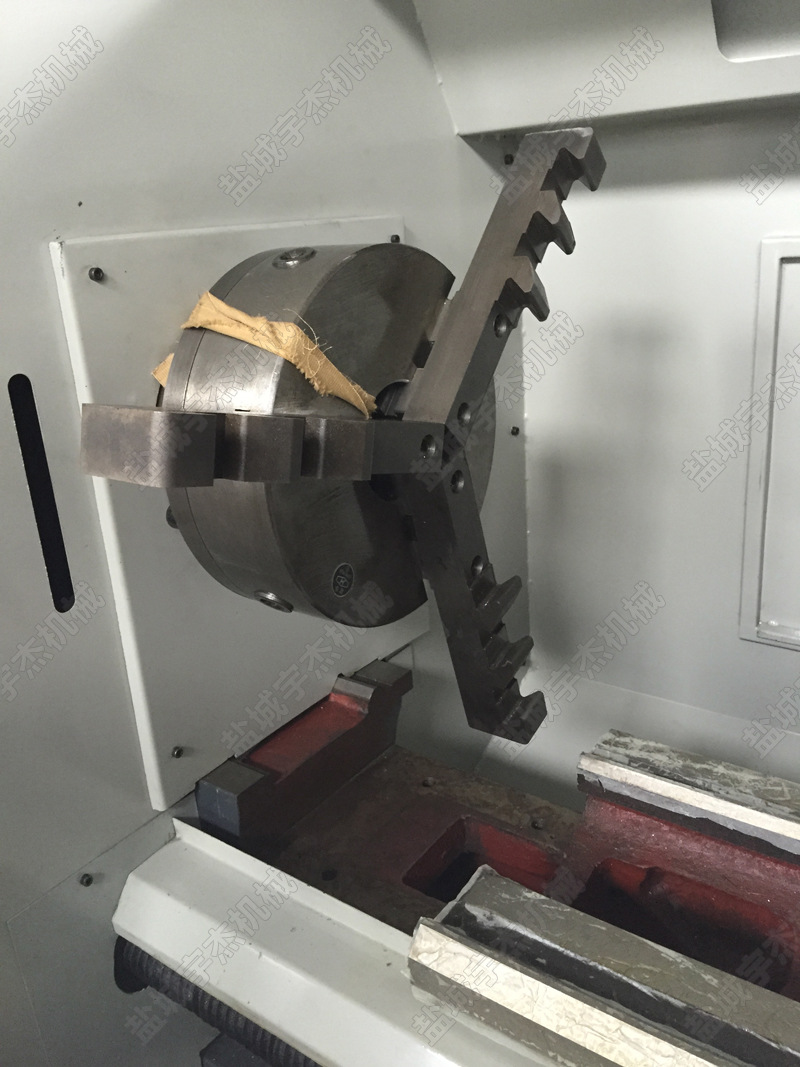

Ф320mm 卡盤（最大可夾持23寸輪轂）
接觸式測針和輪轂測量軟件
4工位手動刀架
全封閉鈑金護罩
刀桿和刀片一套
DVD培訓視頻和操作手冊一套
