簡要描述：

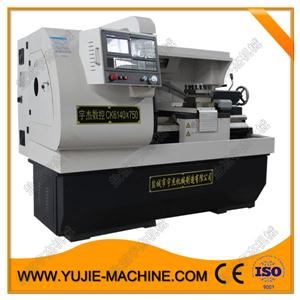

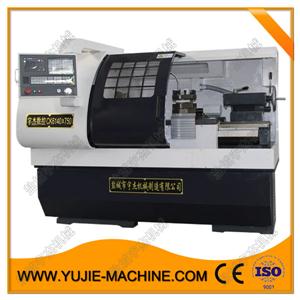

產品型號：CJK6140廠商性質：江蘇 鹽城更新時間：2024/2/20 14:30:29訪 問 量：13956相關文章
性能特點：
l 主軸采用高精度配對軸承或雙滾珠軸承。噪音低、切削效果好，使用壽命長。
l 床身導軌經超音頻淬火后精磨，硬度高，剛性好。

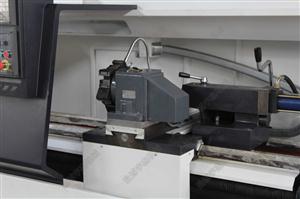

l 電動四工位刀架采用精密齒盤定位，重復定位精度高。

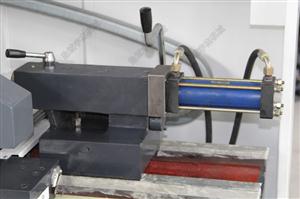

l 尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。
l 數控系統采用廣數系統或凱恩帝等國內外知名品牌，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統。
l 易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工，也是數控教學的首選。
|
CK6140數控車床技術參數 |
|||
|
規格 |
單位 |
CK6140 |
|
|
加工能力 |
床身上最大回旋直徑 |
mm |
400 |
|
刀架上最大回旋直徑 |
mm |
200 |
|
|
最大工件長度 |
mm |
750/1000/1500/2000 |
|
|
床身寬度 |
mm |
360 |
|
|
行程 |
X軸行程 |
mm |
210 |
|
Z軸行程 |
mm |
680/930/1430/1930 |
|
|
主軸 |
主軸轉速范圍 |
mm |
2檔齒輪變速40-1800 |
|
無級變速40-1800 |
|||
|
無級變速(雙速電機)40-2500 |
|||
|
主軸端部尺寸 |
mm |
C6 |
|
|
主軸內控錐度 |
mm |
MT6# |
|
|
主軸通孔直徑 |
mm |
Φ52 / 62 / 80 |
|
|
刀架 |
刀具數量 |
No. |
4 / 6 / 8 |
|
刀柄尺寸 |
mm |
25×25 |
|
|
換刀時間 |
sec |
2.0 |
|
|
進給 |
X軸快速進給速度 |
mm/min |
4000 |
|
Z軸快速進給速度 |
mm/min |
6000 |
|
|
每轉切削進給量 |
mm/r |
0.005-100 |
|
|
尾座 |
尾座套筒錐度 |
MT |
5# |
|
尾座套筒直徑 |
mm |
75 |
|
|
尾座套筒行程 |
mm |
150 |
|
|
電機 |
主電機功率 |
kw |
5.5 |
|
X軸、Z軸電機扭矩 |
N.M |
4&6 |
|
|
CK6140數控車床外形尺寸（長*寬*高）和重量 |
|||
|
中心距 |
750mm |
2150*1300*1700mm/1600kg |
|
|
1000mm |
2300*1300*1700mm/1700kg |
||
|
1500mm |
2800*1300*1700mm/2000kg |
||
|
|
2000mm |
3400*1300*1700mm/2300kg |
|
|
CK6140數控車床配置 |
|
|
標準配置 |
可選配置 |
|
廣州數控980TB3系統 |
GSK980TDc/928TD-L系統或客戶指定 |
|
Φ250mm手動三爪卡盤 |
Φ250mm液壓卡盤/氣動卡盤/彈簧夾頭 |
|
立式4工位電動刀架 |
6工位電動刀架/液壓刀塔 |
|
齒輪變速 |
獨立主軸無級變速 |
|
手動尾座 |
液壓尾座或氣動尾座 |
|
X和Z軸伺服電機 |
X和Z軸步進電機 |
|
水泵、機床工作燈 |
液壓站 |
|
電動潤滑泵 |
自動送料機 |
